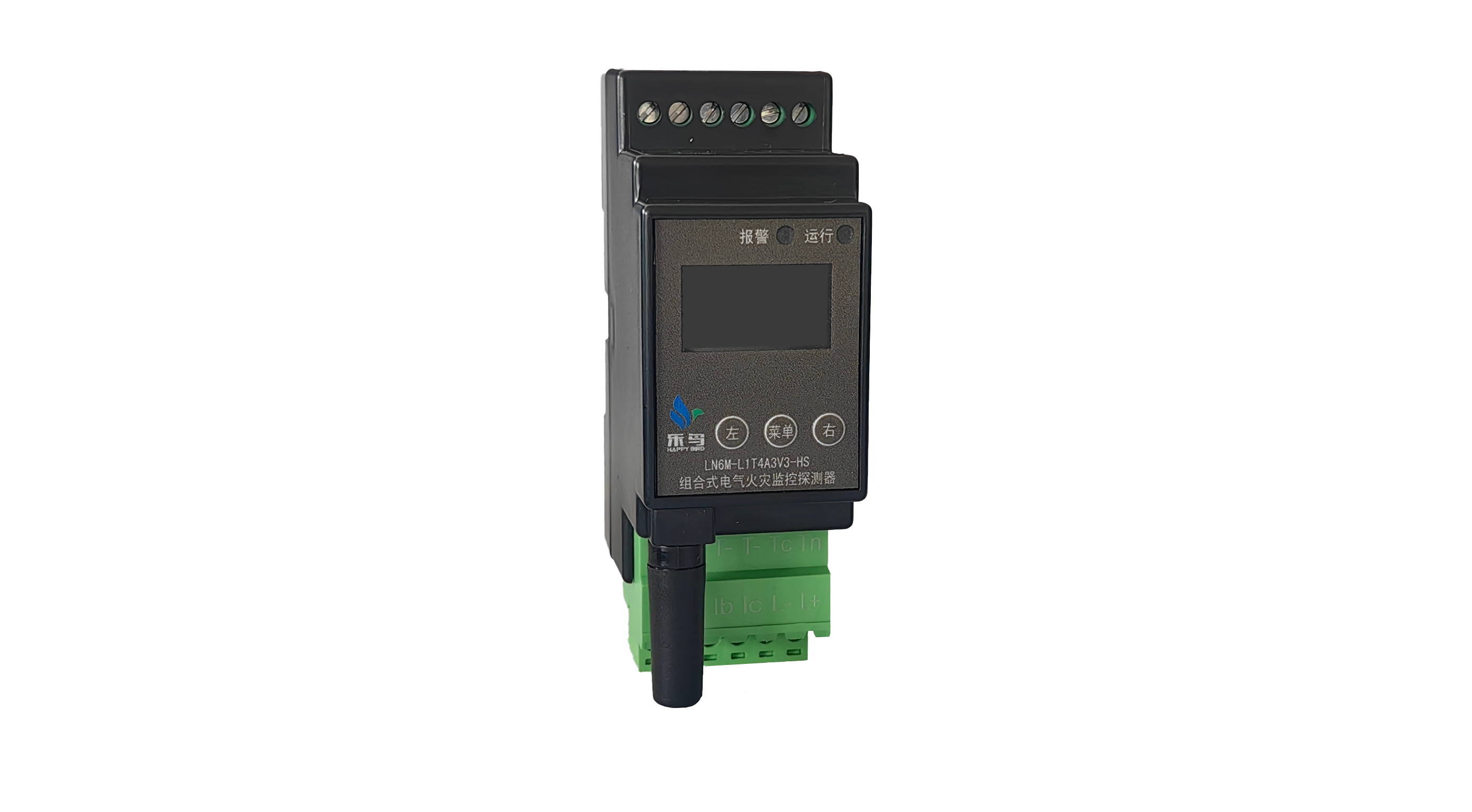

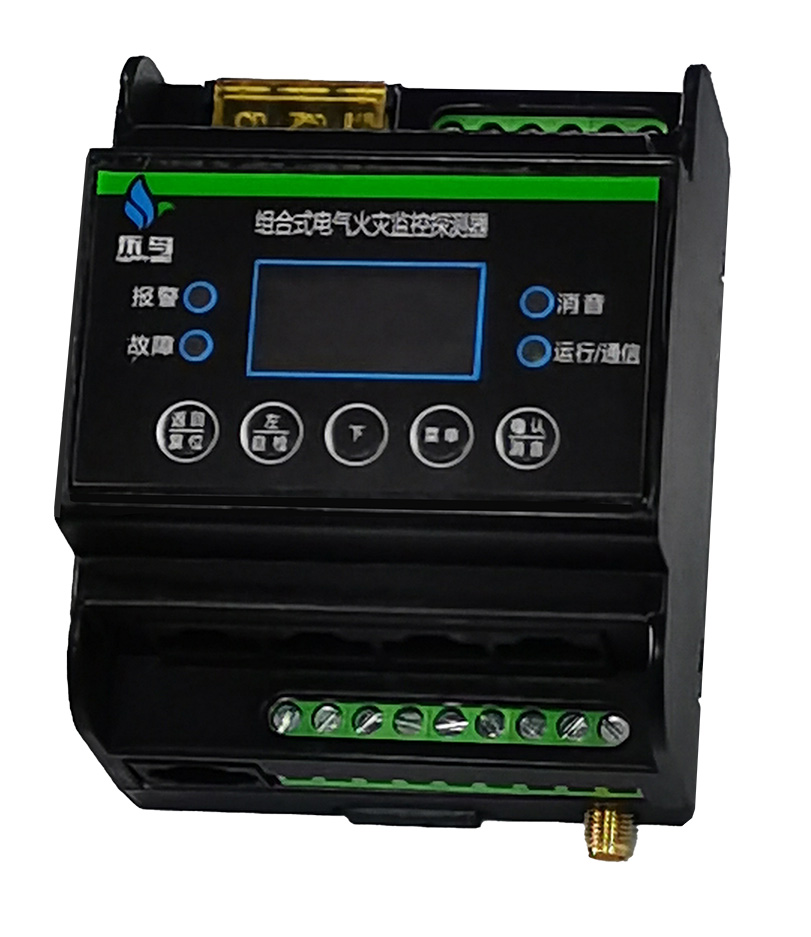

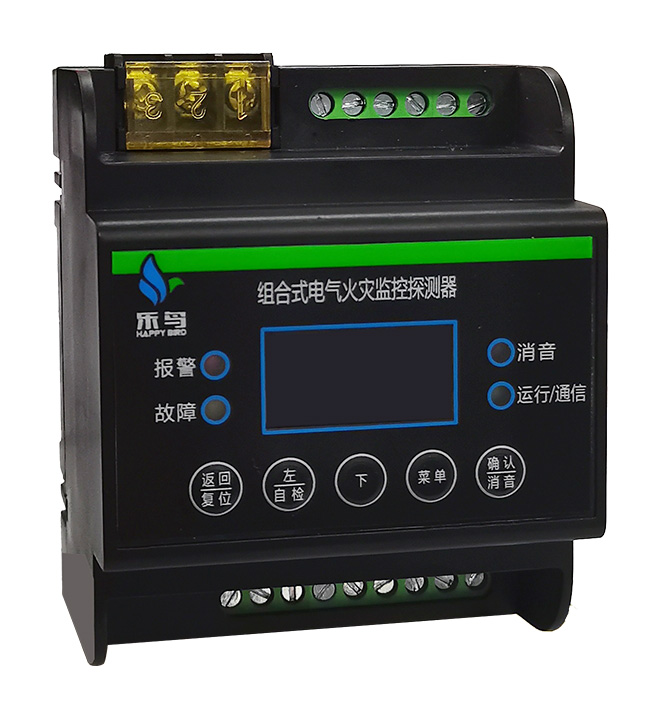

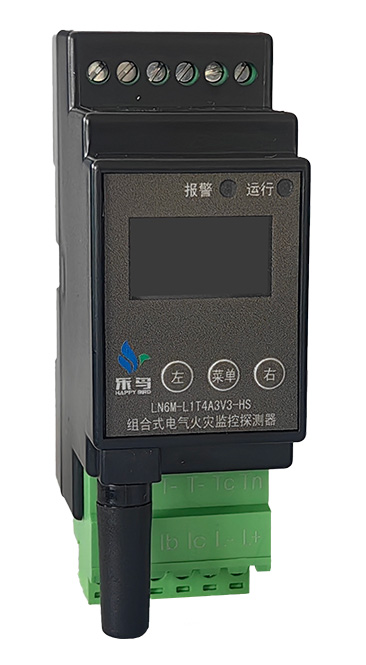

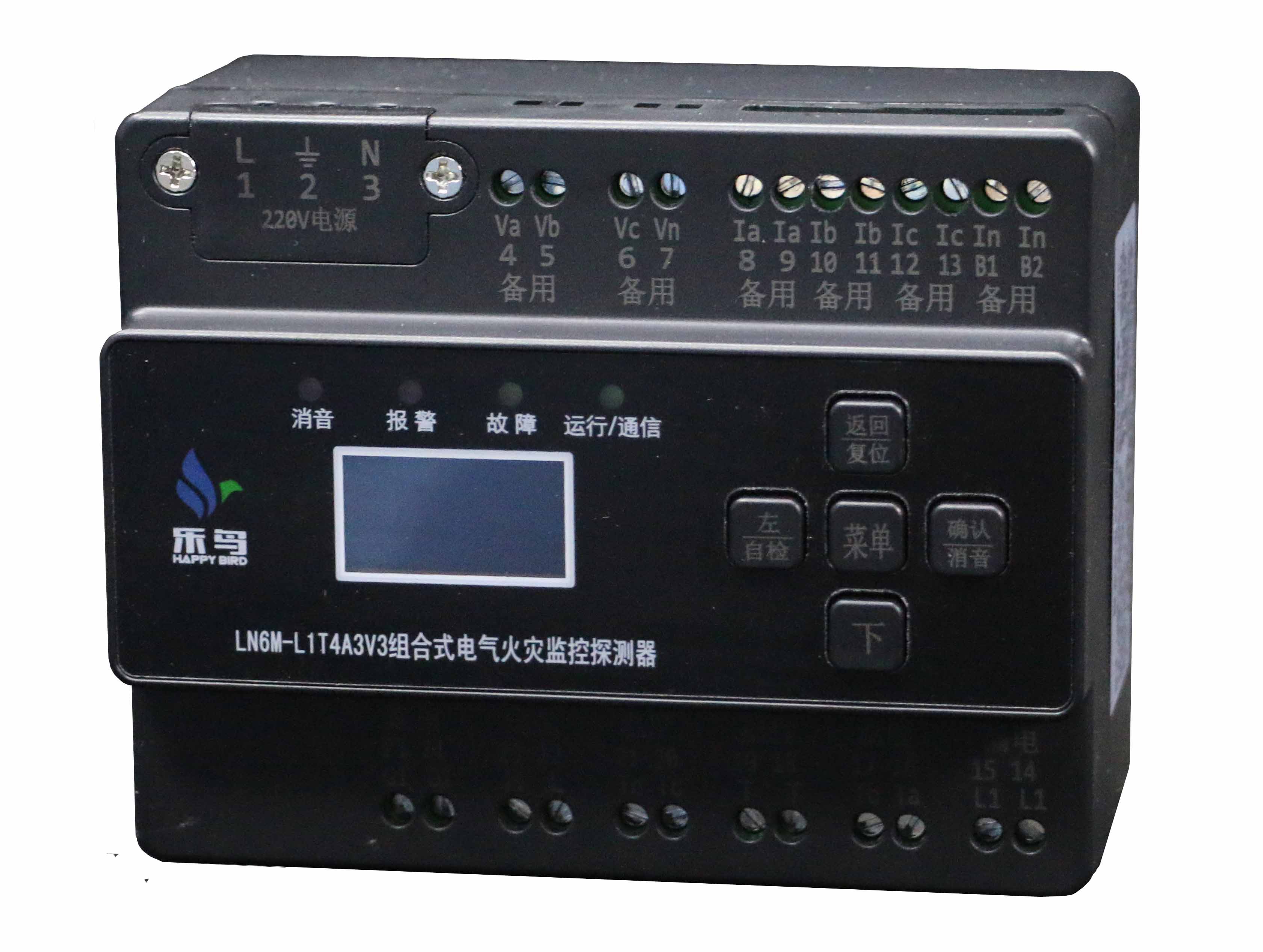

LN6M-L1T4A3V3（V3） 智慧用電多回路主機
LN6M-L1T4A3V3-HS智慧用電多回路主機可擴展至32路，實現從總回路到末端分回路的全面電氣參數監測。主機實時采集總回路電壓、電流、溫度及漏電數據，并通過485通信連接各單回路監測終端，對各分回路進行精細化監控與用電統計，精準定位故障，數據可通過內置4G模塊上傳至云平臺，也可通過RS485通訊，接入智能管網或通訊管理機上傳數據。
系統可通過電流波形與預設模型比對，準確識別電動車充電、識別大功率電器，并自動判斷過載、短路等情況，從而實現對多路電線路的集中監控、安全防護與全流程管理，提升用電安全與管理效率。
產品特點
-
實時檢測
支持?jǐn)U展至32路監測，覆蓋從總回路到末端分回路的各項電氣參數。
-
數據采集
頻率、功率、電能計量、最大需量、諧波分析等數據采集
-
隱患預警
實時分析電流波形，識別用電器類型，并對過載、短路等安全隱患及時預警。
-
安全防護
多線路集中監控與全流程管理，優化能耗并提升整體管理效率。
產品參數
-
額定電壓
AC 220V
-
額定電流
AC 63A~2000A
-
電壓檢測
0-400V
-
電流檢測
0~2000A
-
剩余電流
0~1000mA
-
溫度檢測
0℃-140℃
-
報警時間
<1s、1S~60S 連續可調
-
測量精度
±0.5%

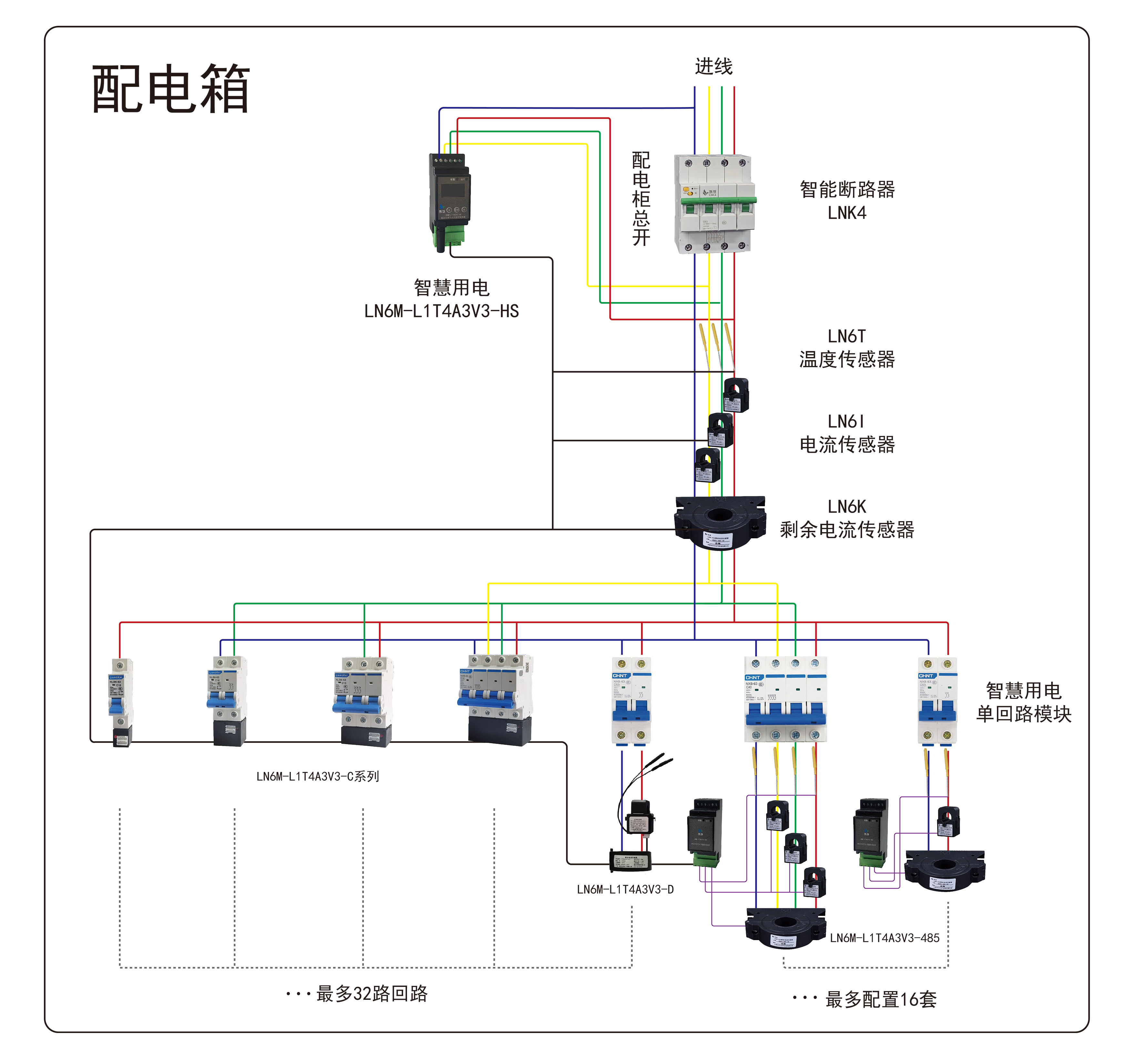

產品配置方案
在樓層或單元的配電箱空位處安裝智慧用電主機，可實時監測總進線的電壓、電流、溫度與漏電狀況，掌握整體用電動態。

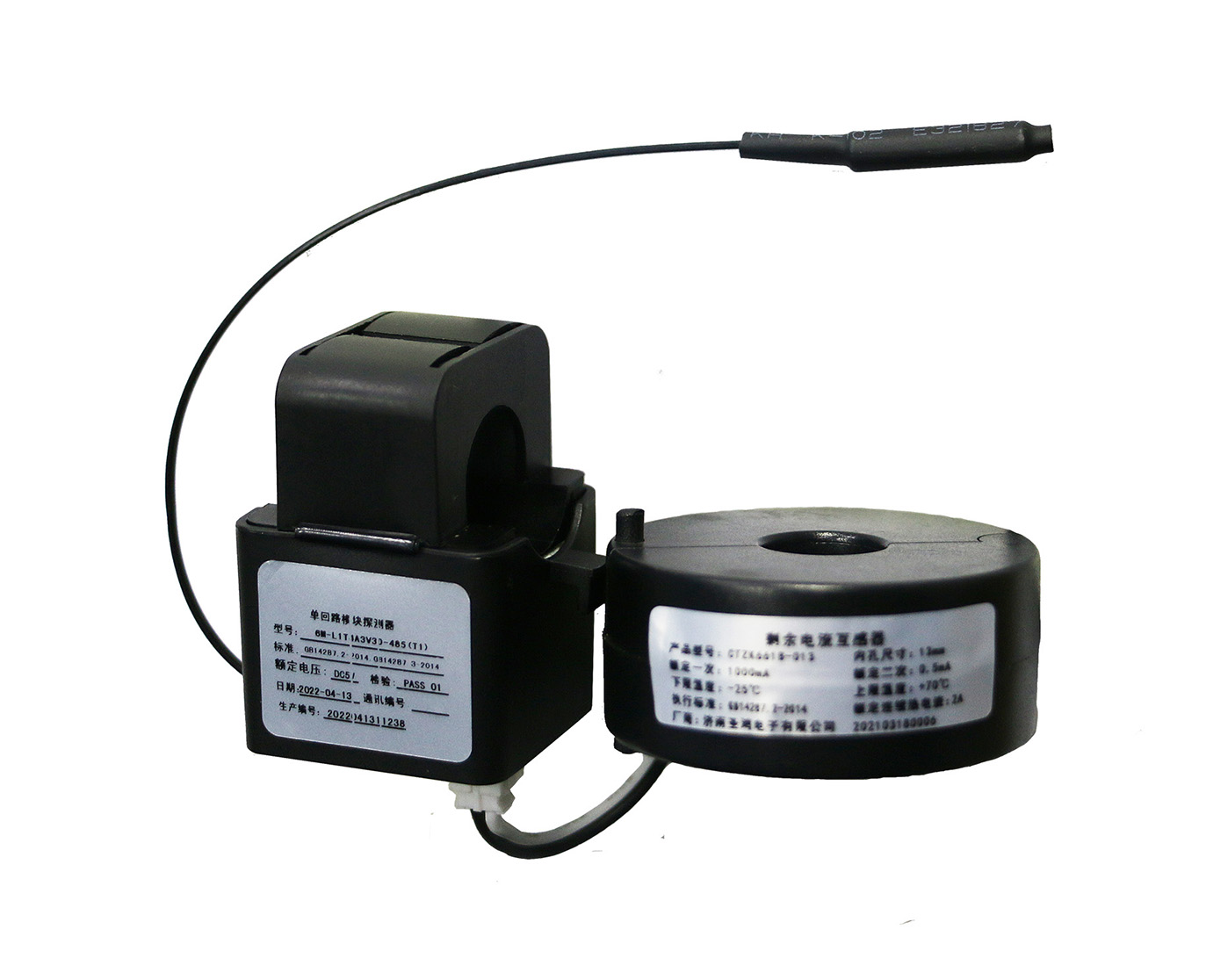

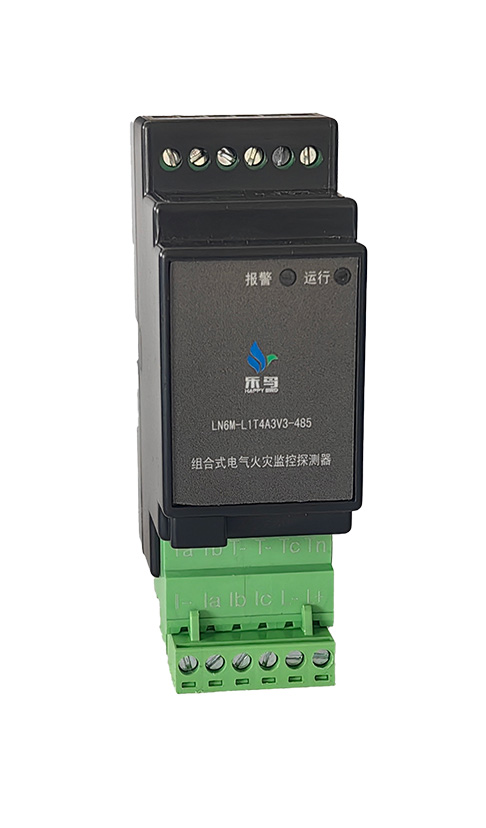

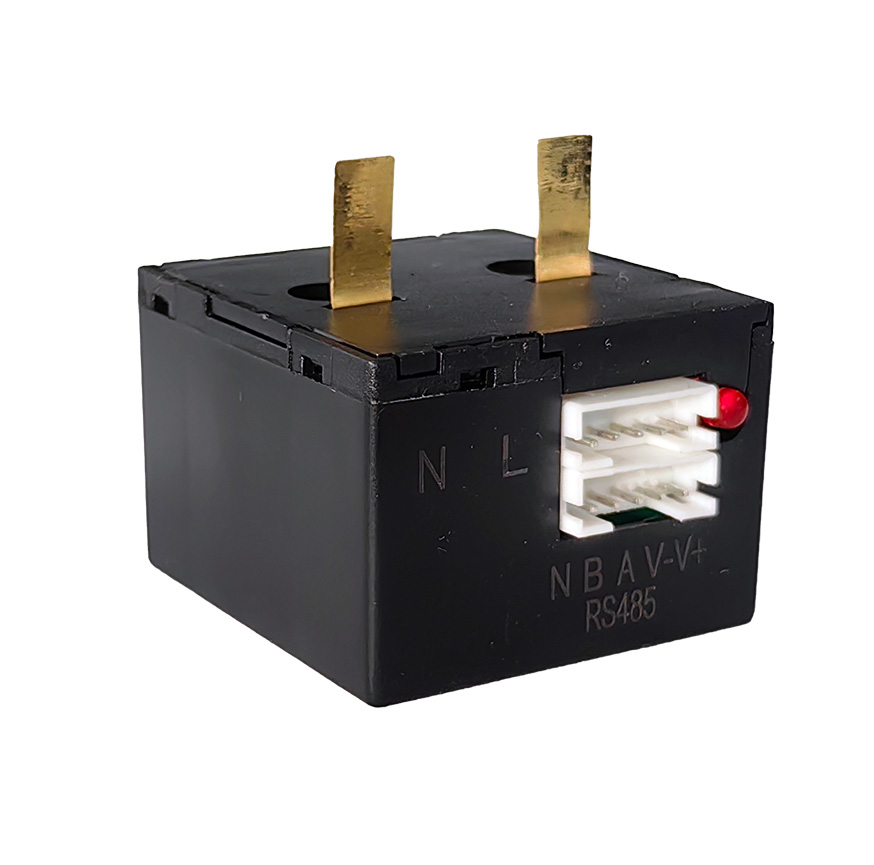

同時，在每戶配電回路的火線出線端加裝單回路監測終端，通過485通信與主機連接，最多可擴展至32個回路。各終端能獨立采集并分析支線路的用電數據，及時識別電氣隱患，還可對電動車充電電流進行監測，實現從總線路到用電末端的精細化監測與電動車充電管理。

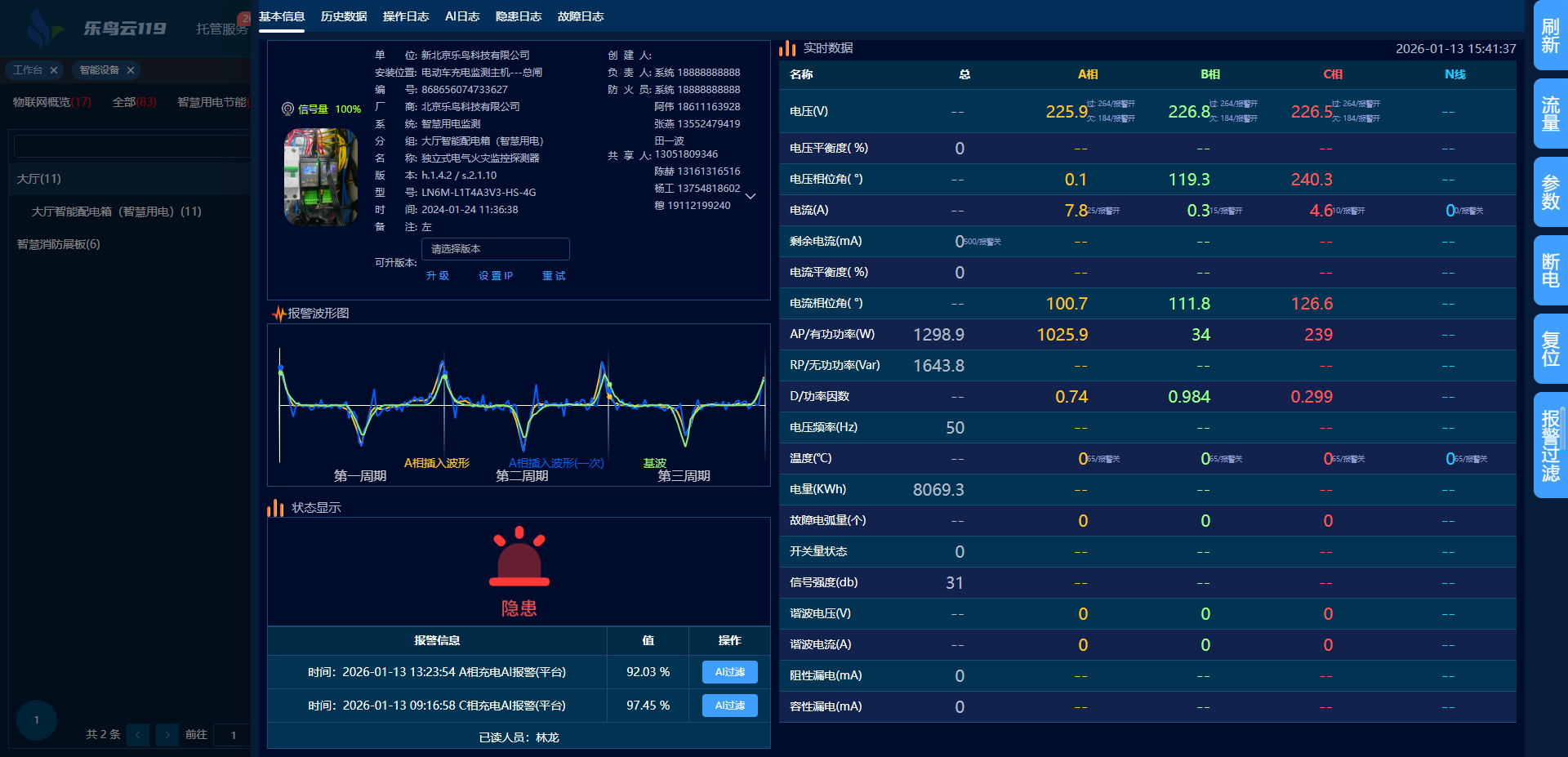

電流指紋
電流指紋識別技術通過提取與分析電流頻譜、波形等80多個特征，能夠精準識別線路中的用電設備類型（例如電動車充電）及其實時工作狀態。還可學習特定場景下的用電習慣，基于數據匯總與分析結果，通過樂鳥節能系統，對照明、中央空調、插座等用電設施進行智能調控，從而實現精細化能源管理，降低能耗成本，提升運營效率。

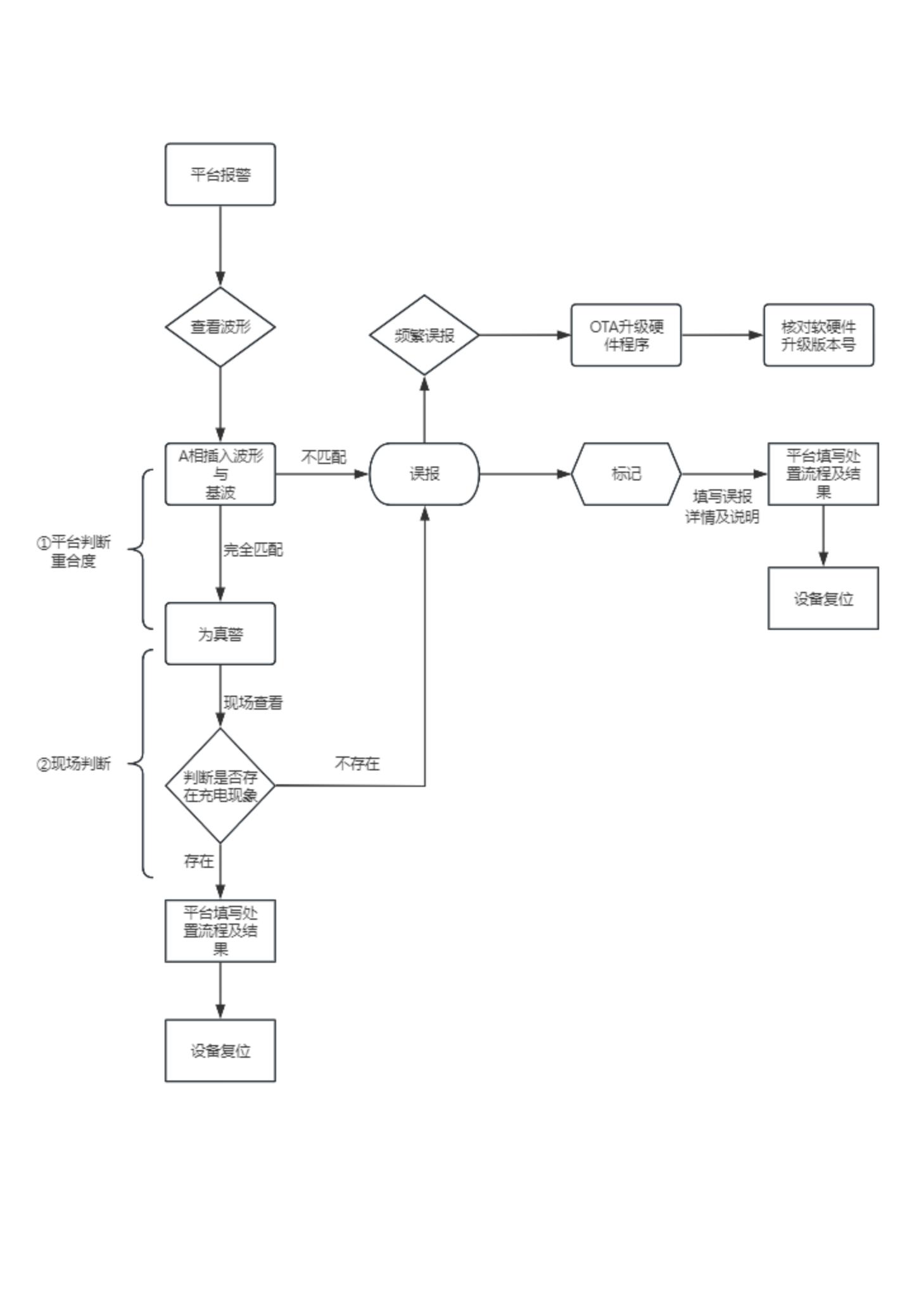

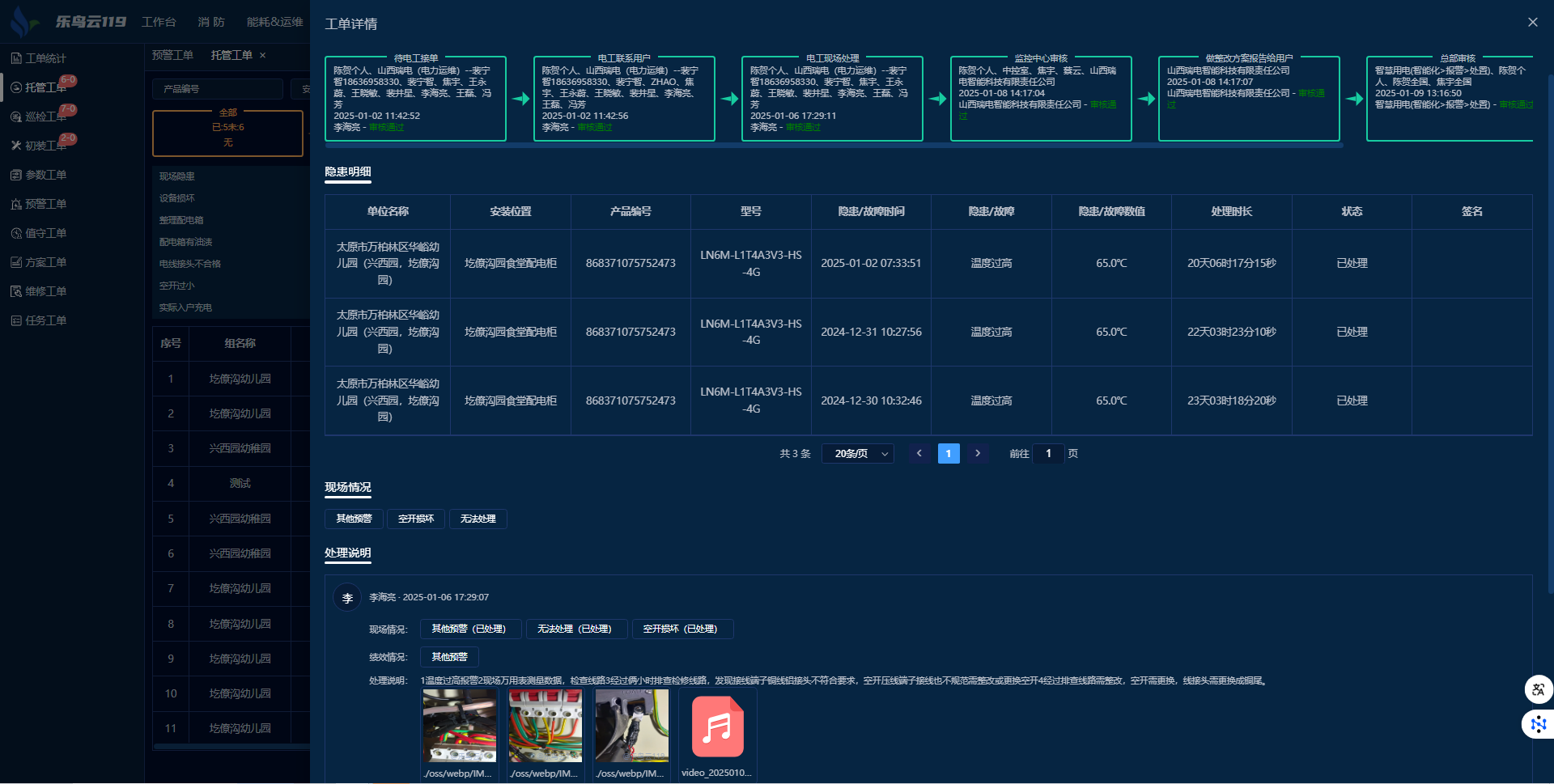

電動車充電報警與處置流程
智能預警與工單生成：實時比對監測數據與標準波形庫，當異常超過預設閾值時，自動生成包含隱患位置、類型、等級的運維工單。
同步派發與任務分配：工單實時推送至物業管理系統及相關人員移動終端。
現場處理與結果反饋：運維人員根據工單現場處理，并通過移動端上傳處理結果（如照片、視頻）。
全程留痕與閉環管理：管理人員可實時追蹤任務進展，系統完整記錄人員軌跡、操作與結果，實現全流程可追溯。
電動車充電報警服務優勢
相比以往依賴短路跳閘被動發現隱患的傳統方式，系統可實現配電線路的自動巡檢與主動預警，提前識別電氣異常。降低人工巡檢頻率，從每周一次減少至每月一次，在提升效率的同時節約了人力成本。
此外，通過智慧用電運維系統，可實現從監測、識別、報警到處置的全流程閉環管理，確保每起隱患風險可追溯、可落實。
